Sterownik ST 48 Tech

Sterownik ST 48 Tech

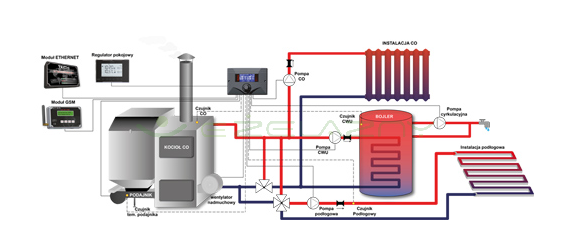

Sterownik ST 48 Tech przeznaczony do wszystkich kotłów z podajnikiem. Funkcją jego jest:

- sterowanie wentylatorem
- sterowanie podajnikiem ślimakowym lub tłokowym
- sterowanie pompą C.O.
- sterowanie pompą C.W.U.
- sterowanie pompą podłogową i cyrkulacyjną
- możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną
- możliwość podłączenia modułu ST-65 GSM
- możliwość podłączenia modułu ST-500 ETHERNET
- możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61


Sterownik ST 48 Tech wyposażony jest w:

- duży wyswietlacz graficzny ułatwiający obsługę sterownika
- czujnik temperatury C.O.
- czujnik temperatury C.W.U.
- czujnik temperatury podłogowej
- czujnik temperatury slimaka (zabezpieczenie)
- temperaturowe zabezpieczenie (termik)
- jednomodułowa obudowa sterownika wykonana z materiałów odpornych na niskie i wysokie temperatury otoczenia
- posiada możliwość łatwego montażu w kotle w obudowie OM-02






Dane techniczne:



Zasilanie 230V/50Hz/±10% V
Maksymalny pobór mocy sterownika 11  W
Temperatura otoczenia 5÷50 °C
Obciążenie wyjścia pompy C.O. 0,5 A
Obciążenie wyjścia pompy C.W.U. 0,5 A
Obciążenie wyjścia pompy podłogowej 0,5 A
Obciążenie wyjścia pompy cyrkulacyjnej 0,5 A
Zakres nastaw temperatury 0÷85 °C
Obciążenie wyjścia wentylatora 0,6 A
Zakres nastaw temperatur 40÷80 °C
Wytrzymałość temp. czujnika -25÷90 °C
Obciążenie wyjścia podajnika 2 A
Wkładka bezpiecznikowa 6,3 A



Zabezpieczenia:

W celu zapewnienia bezpiecznej i bezawaryjnej pracy sterownik ST 48 Tech posiada szereg licznych zabezpieczeń. Podczas awarii regulator włącza sygnał dźwiękowy oraz na wyświetlaczu pojawia się odpowiedni komunikat. W przypadku alarmu "Temp. C.O. za wysoka" należy chwilę odczekać, aby temperatura obniżyła się poniżej alarmowej.

1. Alarm temperatury - zabezpieczenie to jest aktywowane tylko i wyłącznie w trybie pracy (gdy temperatura kotła jest niższa od temperatury zadanej). Jeżeli temperatura kotła nie rośnie przez określony przez użytkownika czas, uaktywniany jest alarm, podczas którego wyłączane są: podajnik, nadmuch, (pompa pracuje niezależnie) oraz włącza się sygnał dźwiękowy. Na wyświetlaczu pojawia się odpowiedni komunikat.

2. Zabezpieczenie termiczne - sterownik ST 48 Tech posiada dodatkowy czujnik bimetaliczny (znajduje się przy czujniku temperatury kotła), który po przekroczeniu temp. 85°C odłącza wentylator oraz podajnik. Zadziałanie czujnika zapobiega zagotowaniu wody w instalacji w przypadku gdy zostanie uszkodzony sterownik bądź przegrzany kocioł. Po opadnięciu temperatury do bezpiecznych wartości czujnik odblokuje się samoczynnie i wyłączy się alarm. W przypadku uszkodzenia czujnika wentylator i podajnik zostają automatycznie odłączone.

3. Automatyczna kontrola czujnika - podczas wypięcia się lub uszkodzenia czujnika temp. C.O., C.W.U. lub ślimaka, automatycznie włącza się alarm, oraz na wyświetlaczu pojawia się notatka " Czujnik C.O. uszkodzony". Wyłączany jest nadmuch oraz podajnik, a obie pompy zaczynają pracować aby rozprowadzić po instalacji gorącą wodę. Jeżeli zostanie uszkodzony czujnik C.O. alarm będzie aktywny aż do momentu wymiany na nowy. W przypadku uszkodzenia czujnika C.W.U. alarm można wyłączyć naciskając gałkę impulsatora.

4. Zabezpieczenie zagotowania wody w kotle - dotyczy ono tylko trybu pracy priorytet bojlera. Gdy temp. bojlera jest zadana np. 55°C, a na kotle temp. rzeczywista wzrośnie do 67°C (jest to temp. wyższa o 5°C od tzw. temp. priorytetu), wówczas sterownik wyłączy wentylator. Jeśli natomiast temp. wzrośnie do 80°C włączy się pompa, natomiast przy 85°C pojawi się alarm. Taka sytuacja może się pojawić gdy bojler lub pompa jest uszkodzona oraz gdy jest źle zamontowany czujnik.

5. Zabezpieczenie temperaturowe - sterownik ST 48 Tech posiada dodatkowe zabezpieczenie na wypadek uszkodzenia czujnika bimetalicznego. Gdy temperatura przekroczy dopuszczalny poziom 85°C, włącza się alarm oraz wyświetla się komenda " Temp. za wysoka". W przypadku przekroczenia temp. alarmowej sterownik odłącza wentylator oraz podajnik i automatycznie włączane są obie pompy w celu rozprowadzenia gorącej wody po instalacji.

6. Zabezpieczenia pojemnika paliwa - sterownik ST 48 Tech wyposażony jest w dodatkowy czujnik znajdujący się na ślimaku podajnika paliwa lub w szufladzie. Jego zadaniem jest mierzenie temperatury. W razie dużego wzrostu temp. powyżej 70°C włączany jest alarm. Podajnik paliwa włącza się na 3 minuty, aby spowodować przesunięcie się paliwa do komory spalania, natomiast czujnik ślimaka zabezpiecza przed zapaleniem się paliwa w podajniku.

7. Bezpiecznik - Sterownik ST 48 Tech posiada dwie wkładki topikowe rurkowe WT 6,3A, które zabezpieczają sieć.
