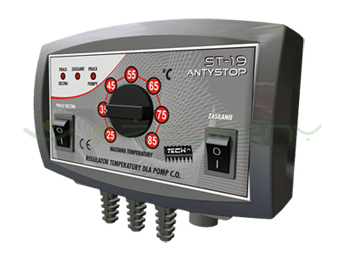

Sterownik ST 19 Tech
Sterownik ST 19 Tech
Sterownik ST 19 Tech przeznaczony do pomp obiegowych C.O. z funkcją ANTYSTOP. Funkcją jego jest:
- sterowanie pompą obiegową C.O.
- funkcja ANTYSTOP
Sterownik ST 19 Tech wyposażony jest w :
- czujnik temperatury C.O.
- potencjometr do ustawiania temperatury zadanej
Dane techniczne:
| Nazwa | Sterownik ST 19 Tech | |
| Zasilanie | 230V/50Hz/±10% | |
| Pobór mocy sterownika | 2 W | |
| Temperatura otoczenia | od +5°C do +50°C | |
| Obciążenie pompy C.O. | 1 A | |
| Zakres pomiaru temperatury | od 0°C do +85°C | |
| Dokładność pomiaru | 1°C | |
| Zakres nastaw temperatur | od +25°C do +85°C | |
| Długość przewodu czujnika | 1,5 m | |
| Histereza | 2°C | |
| Wytrzymałość temp. czujnika | od -25°C do +90°C | |
| Wkładka bezpiecznikowa | 1,6 A | |
| Model | ST 19 | |
Zasada działania:
Sterownik ST 19 Tech z funkcją ANTYSTOP służy do sterowania pompą obiegową C.O. Zadaną temperaturę ustawia się za pomocą potencjometru. Zadaniem sterownika jest: załączanie pompy, jeśli temperatura uzyska zadaną wartość, oraz wyłączanie jej - jeśli piec wychłodzi się o 2°C poniżej zadanej. Taki tryb pracy zapobiega niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną oraz przedłuża żywotność pompy i podnosi jej niezawodność. Sterownik St 19 Tech posiada również dodatkową funkcję ANTYSTOP, która zapobiega zastaniu pompy obiegowej poza sezonem (pompa załącza się co ok. 10 dni na 1 minutę).
Obsługa:
W sterowniku ST 19 Tech włączanie pompy następuje za pomocą potencjonometru. Zakres załączania i wyłączania pompy wynosi od 25°C do 85°C. Pompa C.O. wyłącza się jeżeli rzeczywista temperatura spadnie o 2°C poniżej zadanej temperatury. Dzięki temu następuje cykliczne przełączanie się pompy w skutek niewielkich wahań temperatury. Sterownik ST 19 Tech oprócz potencjonometru wyposażony jest także w przełącznik włączania regulatora (dioda SIEĆ), przełącznik ręcznego włączania pompy (dioda PRACA RĘCZNA) oraz diodę sygnalizującą pracę pompy (dioda PRACA).
ANTYSTOP:
Sterownik ST 19 Tech wyposażony jest w system zapobiegający ustaniu pracy pompy. Co 10 dni cyklicznie pompa włączana jest na 1 minutę. Czas ten jest zapamiętywany co godzinę w nieulotnej pamięci EEPROM, dzięki czemu nawet, gdy zabraknie prądu, mierzenie czasu nadal jest kontynuowane. Sterownik ST 19 Tech wyposażony jest w wkładkę topikową rurkową - WT 1,6A.
Gwarancja:
Producent udziela gwarancji na sprawne działanie sterownika na okres 24 miesięcy (max 30 miesięcy od daty produkcji)
