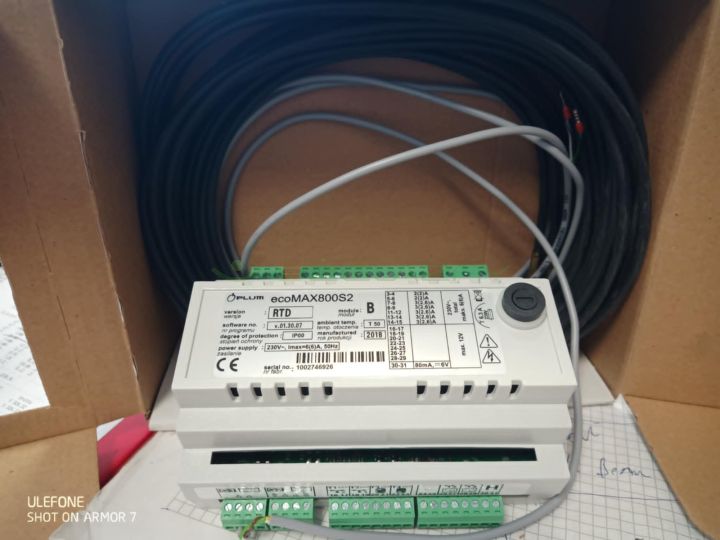

PLUM Moduł B ver. RTD ecoMAX800S2

Moduł B uzupełnia zakres funkcji realizowanych przez regulatory R.Control, R.Control TOUCH i S.Control TOUCH. Moduł nie może pracować jako samodzielne urządzenia. Wykorzystanie modułu i wykonywane przez niego funkcje uzależnione są od regulatora głównego, z którym współpracuje. Wszystkie ustawienia dla modułu wykonuje się w regulatorze głównym. Dane techniczne Zasilanie 230V~; 50Hz Prąd pobierany przez regulator I = 0,02A (sam regulator) Maksymalny prąd znamionowy 6 (6)A Stopień ochrony regulatora IP20 - czoło, IP00 zaciski Temperatura otoczenia 0...50ºC Temperatura składowania 0...65ºC Wilgotność względna 5 - 85% bez kondensacji pary wodnej Zakres pomiarowy temperatury czujników CT4 0...100ºC Dokładnośc pomiaru temperatury czujnika CT4 i CT4P 2ºC Przyłącza Zaciski śrubowe po stronie napięcia sieciowego 2,5mm2 Zaciski śrubowe po stronie sterującej1,5mm2 Gabaryty zewnętrzne 140x90x65mm Masa kompletu 0,3kg Normy PN-EN 60730-2-9 PN-EN 60730-1 Klasa oprogramowania A Klasa ochrony Do wbudowania do przyrządów klasy I Modul_B_1 Legenda: T1 - czujnik temperatury obiegu mieszacza (typ CT4) T2 - czujnik temperatury obiegu mieszacza (typ CT4) T3 - czujnik temperatury bufora górny T4 - czujnik temperatury bufora dolny T - termostat pokojowy I - łączyć wyłacznie dwuprzewodowo, (łączenie czterema przewodami, grozi uszkodzeniem regulatora A - regulator główny R.Control lub S.Control 230V~ - kabel zasilający SM - siłownik mieszacza PM - pompa mieszacza PC - pompa cyrkulacyjna ciepłej wody użytkowej GR - listwa zerowa Modul_B_2 Legenda: T1 - czujnik temperatury obiegu mieszacza (typ CT4) T2 - czujnik temperatury obiegu mieszacza (typ CT4) T3 - czujnik temperatury bufora górny T4 - czujnik temperatury bufora dolny LS - czujnik poziomu paliwa współpracujący z podajnikiem bunkra T - termostat pokojowy I - łączyć wyłącznie dwuprzewodowo, (łączenie czterema przewodami, grozi uszkodzeniem regulatora A - regulator główny R.Control lub S.Control 230V~ - kabel zasilający SM - siłownik mieszacza PM - pompa mieszacza BU - podajnik paliwa z bunkra GR - listwa zerowa UWAGA: Urządzenie współpracuje jedynie z siłownikami zaworów wyposażonych w wyłączniki krańcowe. Zaciski o numerach 1-15 przeznaczone są do podłączenia urządzeń o zasilaniu sieciowym 230V~. Zaciski 16-31 przeznaczone są do współpracy z urządzeniami niskonapięciowymi (poniżej 12V).
